Конструктор Механик 5. СССР, 1962 год

Юный конструктор!

Все машины собираются из отдельных частей-деталей. Одни служат для опоры — это неподвижные станины, рамы, каркасы. Другие детали передают усилие от двигателя к инструменту. А такие детали, как винты, гайки, штифты, шпонки, соединяют их в машине воедино. Сходные по назначению детали похожи друг на друга и по внешнему виду, отличаясь лишь по величине. Много в машинах совершенно одинаковых деталей — стандартных. Это сходство основных видов деталей машин использовано в нашей игрушке «Конструктор-механик 5».

В этой коробке находится набор простых деталей, предназначенных для сборки моделей различных механизмов, машин, сооружений. Стандартная длина, ширина и высота наших деталей позволяют многообразно их составлять вместе в различных узлах. А равномерные ряды одинаковых отверстий позволяют скреплять эти узлы винтами и гайками.

В занятиях с набором «Конструктор-механик 5» основная ваша задача состоит в самостоятельном конструировании новых моделей.

Но для ознакомления с набором и приобретения опыта в альбоме даны описания и фотографии десяти моделей. Это лишь небольшая часть того, что можно построить из деталей данного набора. Для начала следует выбрать простую модель. Прочтите описание и с помощью рисунков разберитесь в ее устройстве. Как она действует? Из каких деталей собирается? Сами определите последовательность сборки узлов.

Раздельное изображение основных узлов каждой модели дает возможность совместных занятий юных конструкторов, когда каждый выполняет свою часть работы, а затем все узлы соединяются вместе.

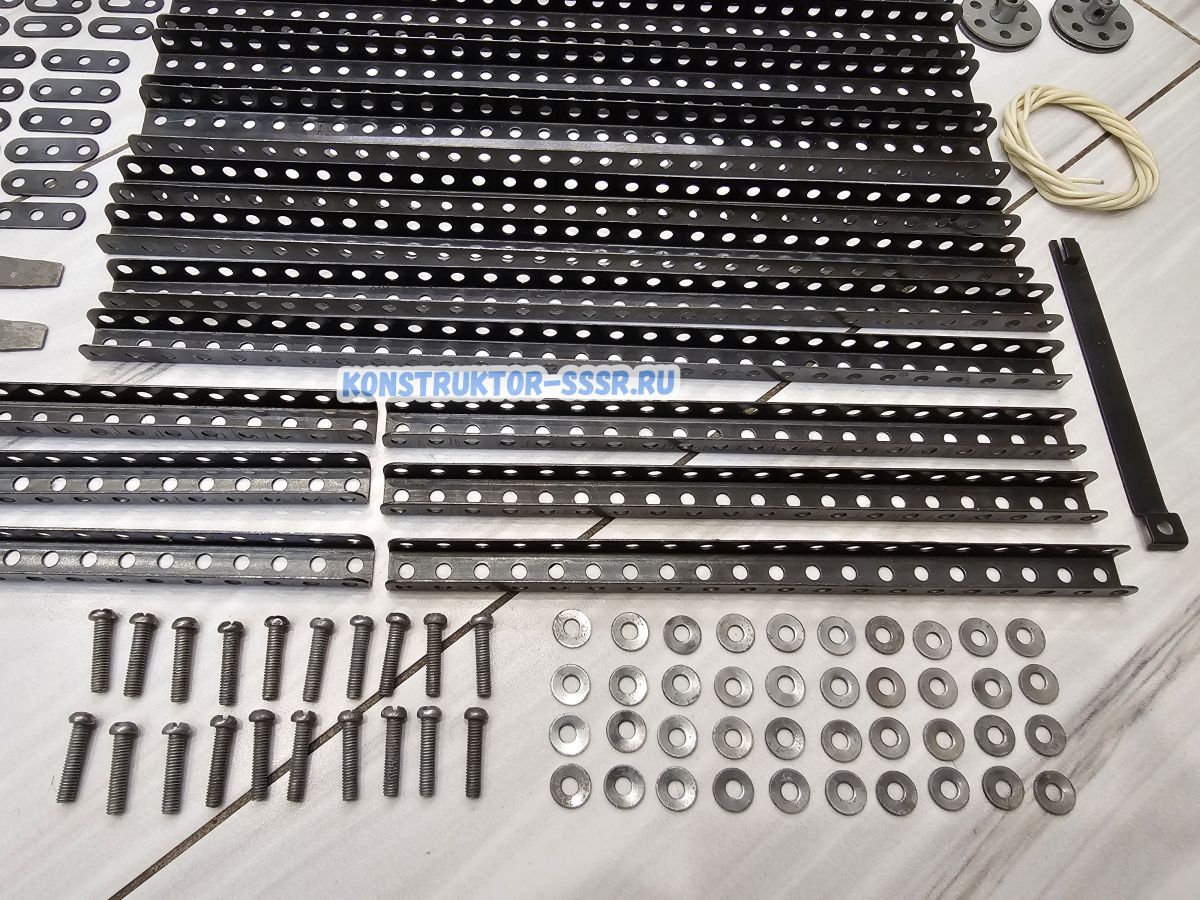

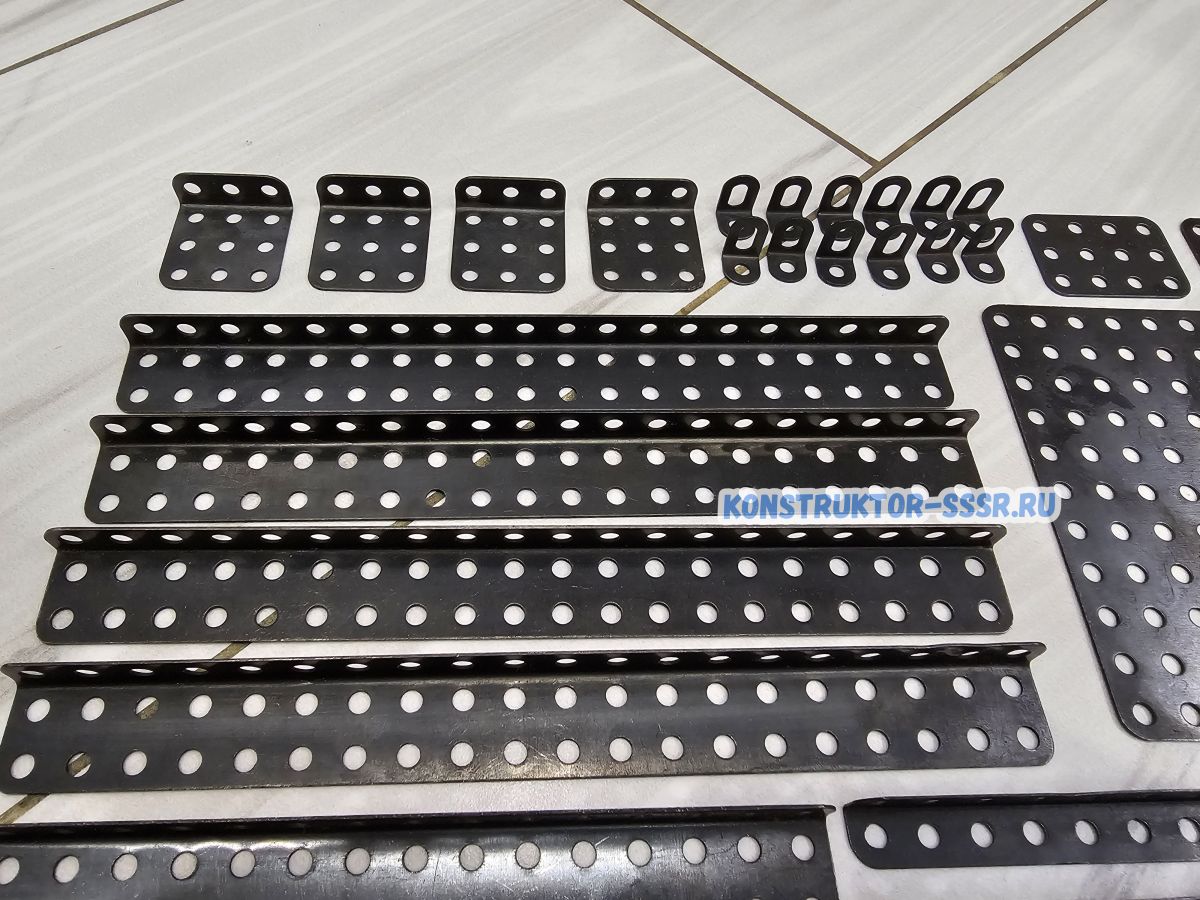

Учитесь работать и конструировать коллективно! В пяти отделениях-пеналах коробки расположены основные группы деталей: ПЛОСКИЕ, УГОЛКОВЫЕ, ШВЕЛЛЕРНЫЕ, КРУГЛЫЕ СКРЕПЛЯЮЩИЕ.

В таблице дано изображение каждой детали, ее название и количество штук в наборе.
